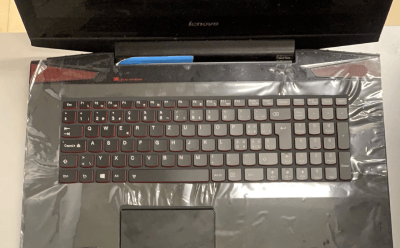

Ремонт клавиатуры ноутбука Lenovo

Замена topcase ноутбука Lenovo Y70-70.

 Открутить все винты, крепящие нижнюю крышку.

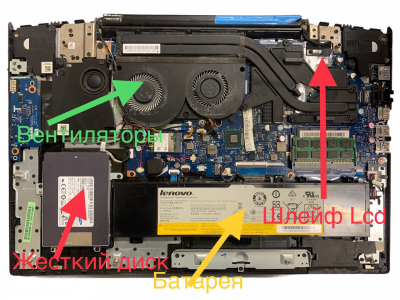

Поднять нижнюю крышку и снять. Отключить аккумулятор от питания платы. Тут понятно даже человеку без опыта ремонта ноутбуков.

Всегда прежде чем, что то делать после снятия крышки в первую очередь нужно отключить питание аккумулятора ноутбука.

Выкрутите винты крепления аккумулятора и отсоедините кабель от материнской платы.

Снимите аккумулятор.

Модель батареи Lenovo L13M4P02.



Выкручиваем винты жесткого диска и отсоедините кабель SATA от материнской платы.

Снимаем жесткий диск в сборе со шлейфом.

Если вы меняете жесткий диск или обновляете его, вам придется перенести шлейф на новый.

Рекомендуется обновить обычный жесткий диск до SSD, чтобы повысить значительно производительность ноутбука.

Ноутбук Lenovo Y70 имеет два съемных модуля памяти. Нет необходимости в их снятии при замене клавиатуры или топ кейса.

В эти слоты можно установить до 16 gb.

 Отсоедините все шлейфа к которым есть доступ, аккуратно. Описывать каждый шлейф не буду, так как это не по шаговое руководство. Достаточно быть внимательным. Шлейф дисплея ноутбука аккуратно отщелкиваем.



Снимаем охлаждающие вентиляторы ноутбука.

Далее снимаем плату ноутбука.

Обязательно замена термопасты на ноутбуке и чистка. Даже если только меняем клавиатуру.

Модель материнской платы Lenovo LA-B111P Rev:1A.



Все дополнительные платы, (такие как, аудио плата, разъем зарядки и плата индикации работы ноутбука) переставляем на новый топ кейс.

Переставляем тачпад, с ним все просто.

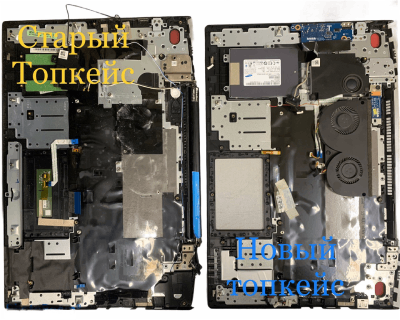

Откручиваем топкейс с не работающей клавиатурой от дисплейного модуля (его держат только петли ноутбука) и ставим в обратном порядке новый topcase lenovo.



Собираем все в обратном порядке.
